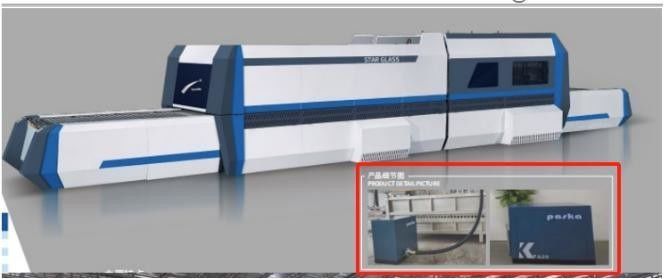

Forno de temperação de vidro plano com máquina de sistema de convecção de vórtice completo

Descrição do equipamento

1.1 Breve introdução
O forno inclui mesa de carga, secção de aquecimentoVentilador de vórtice. Sistema de convecção de ar forçado na parte superior e inferior do fornoÉ utilizado na fabricação de vidro temperado plano para móveis, aparelhos domésticos, vidro de arquitectura, etc.

1.2 Tabela de carga
A mesa de carregamento é composta por rolos revestidos de borracha e corda de Kevlar.O vidro será automaticamente transportado para a entrada do forno, onde estará em posição pronta para entrar no forno e os rolos pararão de se mover.Envia o vidro para o forno quando o sistema de controlo do computador dá o comando de entrada.

1.3 Secção de aquecimento
A estrutura da secção de aquecimento é de tipo caixa de duas camadas revestida com material termo-isolante.Dentro da secção há um sistema de transportador com rolos de cerâmica resistentes a altas temperaturasOs elementos de aquecimento e as placas de radiação são instalados na camada superior e na camada inferior desta secção.O elemento de aquecimento é constituído por uma parte integrada com uma resistência de tipo espiral montada numa parte cerâmicaQuando o vidro vai entrar no forno, a porta da frente da secção de aquecimento abre os rolos da mesa de carregamento e secção de aquecimento mover ao mesmo tempo.Quando o copo estiver no forno,, a porta da frente fecha-se e o vidro sobre os rolos move-se para frente e para trás na distância calculada pelo sistema de controlo automaticamente, de modo a que o vidro seja aquecido uniformemente.A secção superior pode ser levantada para manutençãoOs elementos de aquecimento estão em matriz.

1.4 CheioForça de vórticeSistema de aquecimento por convecção
Usamos o ventilador de convecção Vortex. O ar de convecção vem do ventilador Vortex, para pulverizar ar quente na superfície do vidro de camada macia Low-E;no âmbito do processo de produção, a câmara de aquecimento é penteada com convecção e radiação do ventilador de vórtice.Você pode ligar o controle do compressor e quando você só pretende processar vidro transparente flutuante você só pode adotar radiação para processamento.
Colocamos o ventilador de vórtice ao lado do forno em vez de no topo, este sistema é fácil de manter e poupar energia.

1.5Seção de passagem
A tecnologia de passagem é utilizada para produzir 4-5 mm. Com base no uso da técnica de tipo de passagem, pode economizar a potência de instalação e reduzir o consumo de energia.Não é preciso abrir o soprador maior depois da seção de passagemPode poupar quase 60% de energia no apagamento,


1.6 Secção plana de apagamento/refrigeração
As secções de liga e chapa de aço são rivetadas a frio para evitar a deformação da soldagem térmica, garantindo efetivamente a planície total na face de extinção do ar.A abertura racional do bico e a disposição do buraco de ar garantem o resfriamento uniforme do vidroOs apagadores superiores e inferiores são combinados com ligações e acionamentos individuais, que podem controlar a altura racional para o bico de ar dos apagadores.Combinado com o controlo do equilíbrio da quantidade de ar superior e inferior, a parte superior e inferior dos vidros podem atingir a radiação térmica ideal, de modo a garantir a planitude do vidro de temperar.

1.7 Tabela de descarga
A mesa de descarga é semelhante à mesa de carregamento. Quando o vidro é transportado para a extremidade do transportador, os rolos vão parar, e o vidro pode ser retirado à mão, ou por robô,Se houver disponível na fábrica do cliente.

1.8Sistema de controlo

Partes técnicas

Área de aplicação da oferta

1. --Mesa de carga
2. --Seção de aquecimento (forno) com sistema de convecção do ventilador superior
3. -- Secção de aquecimento e arrefecimento
4. --Mesa de descarregamento
5. --Sistema de sopro

6.--Sistema de controlo

Consumo de energia

Para fora.:


Produtividade:

Vários tipos de vidro

1Vidro tintado
2- Vidro desenhado.
3- Vidro de serigrafia
4- Vidro transparente.
5Vidro com baixo teor de ferro.
6Baixo o vidro.
7Vidro revestido suavemente

Área de aplicação da oferta

Tabela de carga
Secção de aquecimento (forno) com sistema de convecção de ventilador superior
Secção de apagamento e arrefecimento
Tabela de descarga
Sistema de sopro
Sistema de controlo

Estrutura do equipamento e norma de fabricoFotos

Embalagens dignas do mar


Perfil da empresa:

Fundada em 2010, a Foshan Star Glass Machinery Co., Ltd. é uma empresa de alta tecnologia especializada no
A empresa é responsável pela produção, investigação e desenvolvimento e vendas de máquinas de processamento profundo de vidro.
localizado na cidade de Foshan, um importante centro de máquinas de vidro.
A empresa está empenhada na produção de fornos de temperamento radiante de vidro, temperamento por convecção
Forno, forno de temperação de dupla finalidade de dobra plana, forno de dobra de vidro para automóveis, não-autoclave
Linha de produção de laminação PVB.
Após anos de trabalho árduo e exploração, a empresa obteve uma série de patentes nacionais, e
Os produtos são bem vendidos em toda a China e são exportados para
Austrália, Estados Unidos, Médio Oriente, Índia, Vietname, América do Sul e outros lugares.
Empresas que aderem ao princípio da qualidade em primeiro lugar, orientadas para o serviço e que melhorem constantemente a qualidade
A empresa está a desenvolver um novo projeto de gestão da qualidade dos produtos, e esforçar-se para criar uma equipe qualificada e de alta qualidade.
cooperar com novos e velhos clientes no país e no estrangeiro com sinceridade e desenvolver conjuntamente o
A indústria da fabricação de máquinas de vidro

parceiro de cooperação

1- Quem somos nós?
Estamos localizados em Guangdong, China, começando em 2011, vendemos para a América do Sul ((30.00%), Sudeste Asiático ((20.00%), Médio Oriente ((15.00%), Europa Oriental ((10.00%), África ((10.00%), América do Norte ((10.00%), Europa Ocidental ((3.00%)Há um total de cerca de 11-50 pessoas no nosso escritório.

2. como podemos garantir a qualidade?
Sempre uma amostra de pré-produção antes da produção em massa;
Sempre inspecção final antes da expedição;

3- O que pode comprar de nós?
Máquina de vidro, Forno de vidro, Forno de dobra de vidro, Forno de dobra e temperação de vidro, Máquinas de vidro

4. por que você deve comprar de nós e não de outros fornecedores?
A nossa empresa tem uma equipa profissional de I & D e um rigoroso sistema de gestão da qualidade. 10 anos de experiência em exportação.

5. que serviços podemos prestar?
Condições de entrega aceites: FOB, CIF, EXW, DDP;
Moeda de pagamento aceita:USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF;
Tipo de pagamento aceito: T/T,L/C,D/P D/A,MoneyGram,Cartão de crédito,PayPal,Western Union,Cash,Escrow;
Língua falada: Inglês, chinês, espanhol, japonês, árabe, francês, russo
