Detalhes do produto
Lugar de origem: China
Certificação: ISO 9001
Termos de pagamento e envio
Quantidade de ordem mínima: 1 conjunto
Tempo de entrega: Prazo de entrega na época de pico: 1-3 meses fora da temporada Prazo de entrega: no prazo de 15 dias
Termos de pagamento: LC, T/T, D/P, PayPal, Western Union, Pagamento de pequena quantidade, Money Gram
Modelo N.O.: |
STG-AB1536-3.5 |
Tipo de máquina de corte de vidro: |
Não |
Número da cabeça de moagem: |
Não |
Condição: |
Novos |
Serviço pós-venda: |
Um ano |
Pacote de transporte: |
película protetora |
Marca comercial: |
Fssida |
Origem: |
China |
Código do SH: |
8464201000 |
Habilidade da fonte: |
100 conjuntos/mês |
Garantia: |
Um ano |
Tipo: |
Não |
Certificação: |
CE |
Estrutura: |
Horizontal |
Sistema de controlo: |
PLC |
Tipo de máquina de lavar vidro: |
Não |
Personalização: |
Disponível |
Modelo N.O.: |
STG-AB1536-3.5 |
Tipo de máquina de corte de vidro: |
Não |
Número da cabeça de moagem: |
Não |
Condição: |
Novos |
Serviço pós-venda: |
Um ano |
Pacote de transporte: |
película protetora |
Marca comercial: |
Fssida |
Origem: |
China |
Código do SH: |
8464201000 |
Habilidade da fonte: |
100 conjuntos/mês |
Garantia: |
Um ano |
Tipo: |
Não |
Certificação: |
CE |
Estrutura: |
Horizontal |
Sistema de controlo: |
PLC |
Tipo de máquina de lavar vidro: |
Não |
Personalização: |
Disponível |

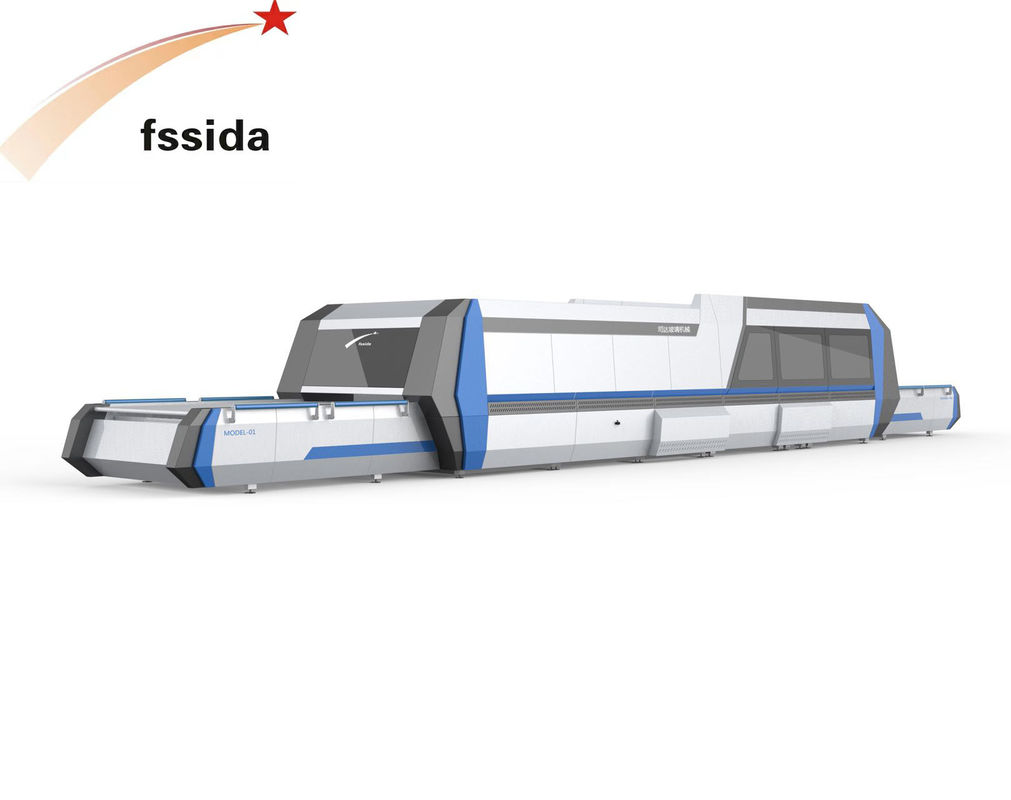

| Modelo | STG-AB1536-35 ((Extinção total) | |
| Vidro plano | Área máxima de carga | 1500x3600 mm |
| Dimensão de vidro min | 400x300 mm | |
| Intervalo de espessura do vidro | 3.5-12MM ((Extinção total) | |
| Tamanho máximo do vidro | 1500 x 3600MM | |
| Vidro dobrado | Tamanho máximo do vidro | 1500x 3600MM | |
| Espessura do vidro | 3.5-12MM | ||
| O raio mínimo. | 700 mm | ||
| Sistema de regulação da curvatura | Ajuste da curvatura por um tipo especial de sistema hidráulico, para uma curvatura de alta precisão. | ||
| Parâmetropara sistemas hidráulicos | 11KW, 21Mpa | ||
| Métodos de aquecimento | Radiação | ||
| Qualidade do vidro solicitada | A. Sem bolhas visíveis, impurezas; A. Cumprir as normas nacionais de vidro flutuante de alta qualidade; > O vidro deve ser convelado, bordado, lavado e seco; | ||
| Potência | Aquecimento | 318 kW | |
| Área de curva e passagem rápida | 280 kW | ||
| Refrigeração | 90 kW | ||
| Transporte. | 6 kW | ||
| Capacidade recomendada do transformador | > 315 KVA | ||
| Controle do soprador | de potência não superior a 50 W | ||
| Padrão de qualidade | ANSI Z97.1-2004, | ||
| Taxa de produto acabado | > 98% | ||
| Instalação período (aproximadamente) | 15 dias úteis | ||
| Colocação em serviço período (aproximadamente) | 10 dias úteis | ||
| Formação período (aproximadamente) | 10 dias úteis | ||
| Período de garantia | Um ano para peças e componentes não desgastados. | ||
| Modo de alimentação | 220 V + 60 HZ 3 fases | ||
| Espessura do vidro (mm) | Ciclo temperado de vidro (carga/hora) | Notas | |
| Vidro plano | 3.8 | 18 a 22 | O tamanho,ProduçãoÁreaecor do vidroA diferença de produção será causada pela produção deplaca de vidro compequenotamanho e profundidadeA cor será um pouco maior. |
| 5 | 16 a 18 | ||
| 6 | 14 a 16 | ||
| 8 | 10 a 12 | ||
| 10 | 9 a 10 | ||
| 12 | 7 a 8 | ||
| VÍDEO DE VÍDEO | 3.8 | 40-45 PCS/H | |
| |
