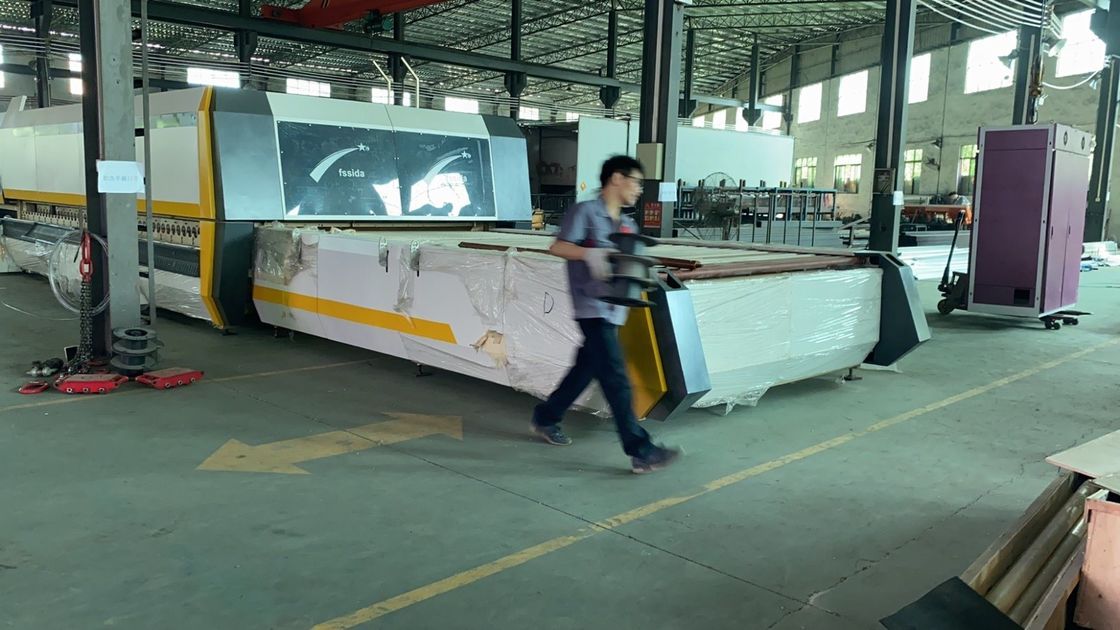

Forno de temperação de vidro Stg-Aq2030 para máquina de fabrico de vidro temperado de 4-19 mm

Máquina de temperação de vidro


Foto detalhada

1.1 Breve introdução
O forno inclui mesa de carregamento, secção de aquecimento, secção de dobra transversal, secção de apagamento e arrefecimento, mesa de descarga e sistema de controlo.É usado para fabricar vidro temperado plano e flexível para móveis, eletrodomésticos, vidro de arquitetura, etc.

1.2 Tabela de carga
A mesa de carregamento é composta por rolos revestidos de borracha e corda de Kevlar.O vidro será automaticamente transportado para a entrada do forno, onde estará em posição pronta para entrar no forno e os rolos pararão de se mover.Envia o copo para dentro do O sistema de controlo do computador dá o comando "Enter".

1.3 Secção de aquecimento
A estrutura da secção de aquecimento é de tipo caixa de duas camadas revestida com material de termo-isolação.Dentro da secção há um sistema de transportador com rolos de cerâmica resistentes a altas temperaturasOs elementos de aquecimento e as placas de radiação são instalados na camada superior e na camada inferior desta secção.O elemento de aquecimento é constituído por uma parte integrada com uma resistência de tipo espiral montada numa parte cerâmicaQuando o vidro vai entrar no forno, a porta da frente da secção de aquecimento abre os rolos da mesa de carregamento e secção de aquecimento mover ao mesmo tempo.Quando o copo estiver no forno,, a porta da frente fecha-se e o vidro sobre os rolos move-se para frente e para trás na distância calculada pelo sistema de controlo automaticamente, de modo a que o vidro seja aquecido uniformemente.A secção superior pode ser levantada para manutençãoOs elementos de aquecimento estão em matriz.

1.4 Secção plana de apagamento/refrigeração
As secções de liga e chapa de aço são rivetadas a frio para evitar a deformação da soldagem térmica, garantindo efetivamente a planície total na face de extinção do ar. A abertura racional do bico e a disposição do orifício de ar garantem o resfriamento uniforme do vidro.que pode realmente controlar a altura racional para o bico de ar de apagadoresEm combinação com o controlo do equilíbrio da quantidade de ar superior e inferior, a parte superior e inferior dos vidros podem atingir a radiação térmica ideal, de modo a assegurar a planitude do vidro temperado.

1.5Tabela de descarregamento
A mesa de descarga é semelhante à mesa de carregamento. Quando o vidro é transportado para a extremidade do transportador, os rolos vão parar, e o vidro pode ser retirado à mão, ou por robô,Se houver disponível na fábrica do cliente.
2. Partes técnicas

2.1Especificações técnicas

Embalagens dignas do mar
