Máquina de vidro de vedação automática robô de vidro certificada CE para personalização

Name: Máquina de vidro de vedação automática robô de vidro certificada CE para personalização
Brand: Máquina de vidro de vedação automática robô de vidro certificada CE para personalização
SKU: Máquina de vidro de vedação automática robô de vidro certificada CE para personalização
Rating: 4.9 (116 reviews)

Detalhes do produto

Lugar de origem: China

Certificação: ISO 9001

Termos de pagamento e envio

Quantidade de ordem mínima: 1 conjunto

Tempo de entrega: Prazo de entrega na época de pico: 1-3 meses fora da temporada Prazo de entrega: no prazo de 15 dias

Termos de pagamento: LC, T/T, D/P, PayPal, Western Union, Pagamento de pequena quantidade, Money Gram

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destaque:

Tipo de máquina de corte de vidro:	Não	Número da cabeça de moagem:	Não
Condição:	Novos	Serviço pós-venda:	1
Pacote de transporte:	película protetora	Marca comercial:	GM
Origem:	China	Código do SH:	8464201000
Habilidade da fonte:	20 conjuntos/mês	Garantia:	1
Tipo:	linha de produção de vidro de isolamento	Certificação:	CE
Estrutura:	Vertical	Sistema de controlo:	PLC
Tipo de máquina de lavar vidro:	Não	Personalização:	Disponível

Tipo de máquina de corte de vidro:	Não
Número da cabeça de moagem:	Não
Condição:	Novos
Serviço pós-venda:	1
Pacote de transporte:	película protetora
Marca comercial:	GM
Origem:	China
Código do SH:	8464201000
Habilidade da fonte:	20 conjuntos/mês
Garantia:	1
Tipo:	linha de produção de vidro de isolamento
Certificação:	CE
Estrutura:	Vertical
Sistema de controlo:	PLC
Tipo de máquina de lavar vidro:	Não
Personalização:	Disponível

Máquina de vidro de vedação automática robô de vidro certificada CE para personalização

Insulação insuflável totalmente automática
linha de produção de vidro

1MODELO: Linha de produção automática de vidro isolante inflável Modelo GM-ZKX3360 Vidro laminado interno e externo)
2.Especificações gerais

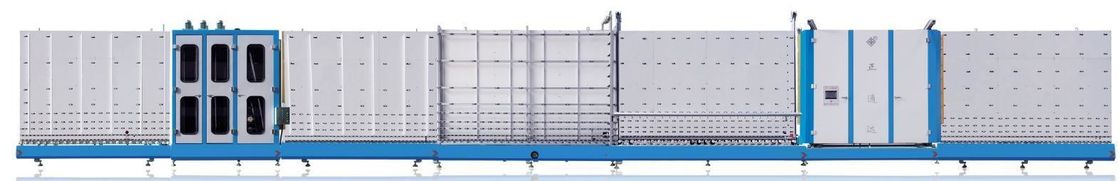

Insulating Glass Production Line, Insulating Glass Automatic Sealing Robot Glass Machine, Processing in Doors and Windows

(O diagrama esquemático é apenas para referência e não serve de base para a aceitação.)

Visão geral do produto

Parte de carga de vidro: equipada com um sistema automático de identificação da superfície do filme, a fita transportadora para automaticamente quando a superfície do filme não for colocada corretamente.
O corpo da máquina de lavar roupa é feito de aço inoxidável 304. O motor é accionado de forma independente e o interior é accionado por um rolo de borracha integrado.De acordo com a espessura do vidro de limpezaA distância entre os dois rolos de borracha é ajustada automaticamente usando molas.3 conjuntos de 6 pincéis de alta qualidade tornam o vidro mais limpo e brilhanteTipos de vidro que podem ser transformados: vidro branco, prata única, prata dupla e prata tripla low-e; a máquina de limpeza está equipada com um dispositivo automático de lavagem.
A secção de transportador tem um projeto de feixe de servidor oco, que é seguro, preciso e inofensivo.
A seção de posicionamento da estrutura de alumínio adota um projeto de feixe de servo oco, um dispositivo de posicionamento de alta precisão integrado e a profundidade da cola pode ser ajustada livremente.A secção de prensagem de chapas adota um sistema de servo de alta precisão e coopera com o quadro de prensagem de chapas após o recozimento e a modelagem para garantir a precisão da prensagem de chapas.Quando se utiliza o inflado automático no interior da placa, detecta automaticamente o comprimento do vidro e ajusta automaticamente a área da secção de inflação para evitar o desperdício de gás inerte e é altamente eficiente e de poupança de energia.
De acordo com as diferentes exigências dos clientes, pode ser alcançada a produção de chapas desiguais, chapas iguais e de vidro isolante de três e duas cavidades.
A configuração padrão consiste nas seguintes partes:

Segmento superior (roda de transferência resistente ao desgaste, roda de encosto anti-marcação)
Secção de limpeza e secagem (coração de aço inoxidável 304, estrutura de transmissão independente, faca de ar de alumínio patenteada, detecção LOW-E).
secções de transmissão (projeto de feixe de servo oco) secções de transmissão duplas.
Secção de posicionamento do quadro de alumínio (projeto especial, posicionamento preciso).
Peça conjunta externa (apto para vidro extra grande, vidro oco cortado).
Máquina de prensagem e inflação de comprimidos todo-em-um (estrutura de prensagem de comprimidos servo, design de posicionamento fixo de quatro cantos de alta resistência, prensagem e inflação).
Seção de transmissão (roda de transmissão resistente ao desgaste, roda do encosto anti-marcação).

Parâmetros modelo HP-3360

Ponto	Parâmetro
Dimensões	38000 mmx2000 mmx4200 mm
() Tamanho máximo do vidro	3300 mmx6000 mm
O maior vidro inflável que pode ser processado	3300 mmx6000 mm
Tamanho mínimo do vidro que pode ser transformado	350 mm x 500 mm
O vidro de espessura Singe pode lavar	4 mm -40 mm
Tamanho mínimo do vidro que pode ser transformado	15 mm - 60 mm
Forma de vidro	Do mesmo tamanho retangular
Velocidade máxima de limpeza	4 - 8 m/min
Velocidade de transmissão	0-30m/min
Peso máximo do vidro	250 kg/m
Método de controlo	Ecrã táctil
Pincel	6 PCS
Potência	35kw, 380V (50HZ)
Entrada de cablagem externa	10M²fio, interruptor de circuito 63A (5 fios)

Detalhes principais da configuração

Não	Ponto	Origem/ Marca
1	PLC	LS Coreia do Sul/LS
2	Ecrã táctil	LS Coreia do Sul/LS
3	Conversor de frequência	LS Coreia do Sul/LS
4	Parâmetros	França/Schneider
5	Parâmetros	França/Schneider
6	Contactor AC	França/Schneider
7	Contactor AC	França/Schneider
8	Fornecimento de energia por comutação	França/Schneider
9	Relatório
10	Comutador fotoelétrico	Coreano/ Ultranics
11	A válvula eletromagnética	Taiwan/Yadeke
12	gargalo	França/Schneider
13	2o interruptor de velocidades	França/Schneider
14	Interruptor de pé	França/Schneider
15	Interruptor de paragem de emergência	França/Schneider
16	Bomba de água	China/Jinlong
17	cilindro da porta de vento	Taiwan/Yadeke
18	Pincel	Linha resistente a altas temperaturas
19	Rolhas de borracha	Fibras de siliconede borracha
20	Motor de engrenagem	China
21	Motor de prensagem de chapas	LS L Coreia do Sul/ L
22	cilindro de tração combinada	Taiwan/Yadeke
23	triplo	Taiwan/Yadeke

Patente

Esta patente de modelo de utilidade revela um mecanismo de inflação automática na placa de secção prensada de uma linha de produção de vidro isolante.
O modelo de utilidade inclui uma placa de inflação com um bico de inflação na parte inferior,e um mecanismo de condução por parafuso que conduz um lado da placa de pressão dianteira a abrir e formar um certo ângulo com a placa de pressão traseira.
*A nova barra de parafuso de placa frontal inflável da nossa empresa abre e tem uma estrutura à prova de poeira patenteada.
*Reconhecimento automático patenteado da estrutura de caminhada baseado numa cortina de ar de vedação de tamanho de vidro;
*O vaso de sucção liga automaticamente o modo de poupança de gás de acordo com o tamanho do vidro.
*Estrutura patenteada para controlo instantâneo de alta e baixa pressão de acordo com o tamanho do vidro, modo eficiente e de economia de gás.
Vantagens:Conveniente para controlo automático, elevada eficiência de produção, integração interna e externa, resolvendo o problema da baixa eficiência de produção do enchimento manual de argônio.O controlador de movimento garante que o teor de argônio do vidro isolante seja ≥ 85% (GB/T11944-2012 nova norma nacional), norma europeia EN1279)

Sobre a Máquina de Lavar Vidro

(O diagrama esquemático é apenas para referência e não serve de base para a aceitação)

Modelo: GM-QX3360
Arreglo Geral

A configuração padrão consiste nas seguintes partes:
1Seção de carga (roda de transmissão resistente ao desgaste, roda do encosto anti-marqueamento), 1 motor
2- Secção de limpeza e secagem (corpo de aço inoxidável 304, estrutura de transmissão independente, faca de ar de alumínio patenteada, detecção LOW-E), aquecimento de água 6 escovas,9 motores (8 motores na parte superior do formulário) 6 motores de escova, Há um motor de transmissão à esquerda e à direita, 1 ventilador), equipado com tratamento de água por osmose reversa, e 2 bombas de água.
3.Seção de transmissão (roda de transmissão resistente ao desgaste, roda de apoio anti-marcas) seção de transmissão dupla, 2 motores (glassinho pequeno pode armazenar 2 peças,O vidro grande muda automaticamente para 1 peça)
4.Secção de posicionamento do quadro de alumínio (projeto especial, posicionamento preciso), 2 motores (1 servomotor, 1 motor de transmissão)
5.Seção de espera da transmissão (roda de transmissão resistente ao desgaste, roda de apoio anti-marcação), 2 motores de transmissão (o vidro pequeno pode armazenar 2 peças, o vidro grande muda automaticamente para 1 peça)
6.Máquina de prensagem e inflação de comprimidos todo-em-um (estrutura de servoprensagem, design de posicionamento fixo de quatro cantos de alta resistência, servoprensagem e carregamento, 5 motores (1 servo motor de prensagem,1 servomotor de elevação, 1 servomotor de vedação, ventilador de flutuação de ar 1)
7.Seção de transmissão (roda de transmissão resistente ao desgaste, roda de apoio anti-marcação), 1 motor de transmissão.

Ponto	Dados
Tamanho máximo de vidro pode lavar	3300 mm x6000 mm
Tamanho mínimo do vidro que pode ser transformado	350 mm x 600 mm
De espessura de vidro individual pode lavar	4 mm - 18 mm
Forma de vidro	Vidro plano
Velocidade máxima de limpeza	4 - 8 m/min
Velocidade de transmissão	0-30m/min
Peso máximo do vidro	250 kg/m
Método de controlo	Ecrã táctil
Máquina de lavar roupa Escova	6 peças
Motores para escovas	6 motores
motor transportador	2 (um à esquerda, um à direita)
Potência	35kw, 380V (50HZ)
água filtro	2 reservatórios
Entrada de cablagem externa	10 63A (5) 10 M²um interruptor de circuito de arame 63A (5 fios)

Linha de vedação de vidro isolante totalmente automática

Modelo: O motor não deve ser equipado com motores de pistão.35
GERAL Disponibilidade
Insulating Glass Production Line, Insulating Glass Automatic Sealing Robot Glass Machine, Processing in Doors and Windows

Resumo

Adotando o sistema de controle de autocarro servo japonês Yaskawa, a tecnologia é madura e a operação é estável e confiável.
A máquina de vedação adota uma operação independente de quatro etapas. Quando o comprimento do vidro é superior a 1,75 metros, toda a seção é ligada.Cada secção funciona de forma independente para maximizar a velocidade da cola.
O sistema eletrónico de proporção é utilizado para controlar a proporção de mistura da cola, que é fácil de ajustar e a proporção é precisa.É especialmente adequado para a colagem de vidro de parede de cortina de alta eficiênciaA cola é ajustada automaticamente de acordo com a largura da cola e a profundidade da quantidade de cola, e pode satisfazer as necessidades de colagem de largura de tira de alumínio de 6A a 27A.
A entrada e a saída são transportadas por servomotores completos, que possuem grande capacidade de carga e alta eficiência de transmissão.O vidro colado é produzido por um sistema de transmissão especialmente concebido de cadeias de tanques, que pode centrar-se automaticamente de acordo com a espessura do vidro para evitar a adesão.
O vidro de três e duas câmaras pode ser selado em um só, e a cola pode ser aplicada limpa e rapidamente.
Tipos de cola aplicáveis: cola de polissulfeto de dois componentes ou selante de silicone e cola estrutural de silicone.
Adoptando controlador de movimento e sistema de operação de tela sensível ao toque, operação simples e operação estável.
Medir automaticamente a espessura das tiras de alumínio, ajustar automaticamente os dados de colagem e ter funções humanizadas para resolver o problema da produção automatizada de encomendas em massa.
O dispositivo automático de corte de cantos aplica automaticamente cola para corrigir os quatro cantos durante a aplicação da cola.E os cantos são bonitos e práticos..

A configuração padrão consiste nas seguintes partes:

Seção de transmissão X 4 (cadeia do reservatório especialmente concebida para evitar o desgaste)
Sucção (Festool)
Consola (sistema de controlo inteligente homem-máquina)
Sistema de controlo de vedação (Yaskawa, Japão)
Motor de vedação (Múltiplas patentes, projeto inovador na indústria)
Sistema de fornecimento de cola para placas de pressão (disponíveis opções simples e duplas)

Parâmetro

Ponto	Dados
Dimensões da máquina	13000 mmx2000 mmx4300 mm
Tamanho máximo do vidro	3300 mm x 6000 mm
Dimensões mínimas do vidro	300 mm x 350 mm
Espessura do selante	2 mm -15 mm
Espessura do produto acabado do vidro isolante	12 mm - 60 mm
Espessura do vidro	3-15 mm
Velocidade de vedação	4-40 / ((6A,5mm)) 4 - 40m/min
Velocidade de transmissão	Cadeia
Peso da carga	3000 kg/m
Temperatura ambiente de vedação	15-40oC
Método de controlo	Ecrã táctil
Fonte de gás	6Bar, 2,0M/min
Potência	20kw, 380V (50HZ)
Entrada de cablagem externa	10 fios 63A interruptor ((5 fios)

Detalhes principais da configuração

Servomotores e motores

- Não, não.	Ponto de referência	Marca
1	Servo-motor	Yaskawa
2	Motor de passo a passo	Shenzhen Lesai
3	Ecrã táctil de 10,4 polegadas	Taiwan Wei Lu
5	Controlador de movimento	Yaskawa
6	Módulo PLC	Yaskawa
7	Conversor de frequência	Yaskawa
8	Aparelhos elétricos de baixa tensão	Schneider
9	Comutador fotoelétrico	Coreia Autonics

Componentes pneumáticos

- Não, não.	Ponto de referência	Marca
1	A válvula eletromagnética	Taiwan Yadeke
2	Sucção a vácuo	Festo, Alemanha
3	Gerador de vácuo	Festo, Alemanha
4	Válvula de redução de pressão de precisão	SMC Japão SMC
5	Válvula proporcional elétrica	SMC Japão SMC
6	Separador de neblina de óleo	SMC Japão SMC

Outros aparelhos e aparelhos para máquinas de lavar ou limpar

- Não, não.	Iterm	Especificações	Materiais	Marca/Origem	Modelo
1	Deslizamento linear	HGW 25CC	Processamento de alta frequência	TAIWAN	HSR25
2	Deslizamento linear	HGW 15CC	Processamento de alta frequência	TAIWAN	Z2-25×50
3	Rolamentos de esferas de ranhuras profundas	6202		CHINA HARBIN	LMEK25L
4	Rolamento linear de flange quadrada estendida	LMEK25LUU		China

Parâmetros

Ponto de referência	DATAS
Velocidade de vedação	4-40 m/min
Dimensões mínimas do vidro	450 × 500 mm ((L × H)
Tamanho máximo do vidro	2500x3500mm ((L × H)
Pressão do ar	00,5-0,8 MPa
Potência total	9.4kW
Demência de máquina	9800×1600×3400mm ((L×W×H)

Vantagem

1.Não há requisitos técnicos para o pessoal, desde que eles possam operar a máquina, ele economiza mão-de-obra.uma para colocar as tiras de alumínio ocasSe precisar de controlar a peneira molecular, pode adicionar outro trabalhador.
2.A eficiência da colagem é elevada, e 600 metros quadrados de colagem podem ser concluídos todos os dias.
3A cola é aplicada de forma uniforme e completa, com qualidade garantida e boa vedação.
4.Espaço lateral automático. Para isolar vidro de diferentes espessuras, não é necessário inserir o tamanho. A cola pode ser aplicada diretamente e automaticamente. É fácil de operar e economiza tempo.Isto resolve a dificuldade de automatizar a aplicação de cola na indústria de portas e janelas.

Especiallevantadorpara vidro isolante

Modelo: GM-bldb
Arreglo Geral

Insulating Glass Production Line, Insulating Glass Automatic Sealing Robot Glass Machine, Processing in Doors and Windows

(O diagrama esquemático é apenas para referência e não serve de base para a aceitação.)

Parâmetros

Ponto	Informações
Comprimento da via	3000 mm x 4000 mm
Altura da coluna	3400 mm x 3900 mm
Pressão de abastecimento de ar	0.5-0.8Mpa
Ângulo de rotação esquerdo e direito	90°
Elevação vertical	1000 mm
Copo de sucção	6PCS
Método de operação	Válvula de interrupção manual

Resumo

Esta máquina é um equipamento profissional para manusear vidro.
Adequado para manusear vidro isolante, vidro temperado, parede de cortina de vidro e outros tipos de vidro.

Bomba de vácuo recarregável de corrente contínua com uma capacidade de carga máxima de 500 kg

Os componentes pneumáticos são de Taiwan Airtac. A qualidade é estável e a pressão é de 0,6-0,8Mpa

Pode atingir 0-90°, 0-180° de inversão e manuseio de vidro, e 0-360° de manuseio rotativo.

Insulating Glass Production Line, Insulating Glass Automatic Sealing Robot Glass Machine, Processing in Doors and Windows

Fazemos fornos de temperar vidro, máquinas de bordar vidro, máquinas de cortar vidro, máquinas de lavar vidro, máquinas de perfuração de vidro.Temos perfeito serviço pós-venda e tecnologiaContacte-me se tiver qualquer pedido!

Tags:

Produtos similares

Máquina de vidro de isolamento da produção

Forno de laminação de vidro

Máquina limpando com jato de areia de vidro

Máquina de corte de vidro

Máquina de furo de vidro

MÁQUINA DE LAVAR DE VIDRO

Máquina de chanfradura de vidro

Máquina de afiação de vidro

fornalha de moderação de vidro

Outros

Máquina de vidro de vedação automática robô de vidro certificada CE para personalização

Linha de produção automática de vidro isolante de superintervalo vertical

Máquina de fabricação de vidro para vidro isolante/máquina de lavar vidro de vidro duplo

Linha de produção de vidro isolante totalmente automático certificada CE para alta produtividade

Máquina de fabricação de vidro de dupla camada totalmente automática controlada por PLC para isolamento de vidro

Linha de produção de vidro isolante com função de inflação automática para janelas e portas de vidro duplo

Máquina automática de vedação de vidro para linha de produção de vidro isolante em portas e janelas

Máquina de borda de vidro Tipo Não Linha de produção de vidro isolante totalmente automática

Linha de produção de vidro isolante com máquina de vidro vertical automática de dois lados

Máquina de vidro de isolamento automático vertical para vidro de camada dupla
